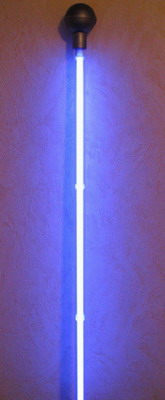

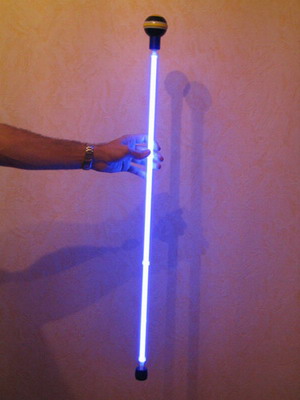

Fabriquer une Canne Volante Lumineuse

Comment fabriquer une Canne Volante Lumineuse

Le matériel

• Un fer à souder
• Une pince coupante
• Du scotch d’éléctricien ou de la gaine thermo-rétractable (plus propre)
• Un outil genre « Dremel » ou quelques petites limes et scies
• Un petit interrupteur
• Un contacteur pour la pile (récupération)
• Une pince à dénuder ou si vous n’en possédez pas, vos dents.
• Un peu de peinture en bombe

Présentation

Si vous avez une boutique d’électronique, ou un magasin où l’on vend des accessoires de tuning auto à proximité de chez vous, procurez vous un néon dans ce genre là. J’ai payé celui-ci 15 euros.

Normalement il est alimenté en 12 V mais nous allons voir qu’il fonctionne aussi en 9V.

   En effet, j’avais comme contraintes :

• un materiel solide
• Bien lumineux
• De la bonne longueur
• Pas trop lourd

Cet article répond bien à ces critères et il est facile à trouver. Par ailleurs, il consomme peu d’energie et la lumière est uniforme. Son prix est également très abordable. Nous avons là, la base de notre canne.

Le bloc opératoire

Nous allons commencer l’intervention.

En premier lieu nous allons nous occuper du pied.

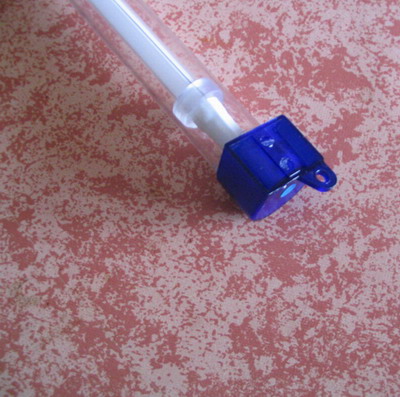

Comme vous pouvez le remarquer sur les photos ci-dessus, ce néon est prévu pour se visser sous une voiture (histoire d’éclairer les grenouilles, escargots, hérissons..avant de les écraser)

Nous allons « arrondir » tout ça. A vos limes ou votre Dremel. Vous devez obtenir cela :

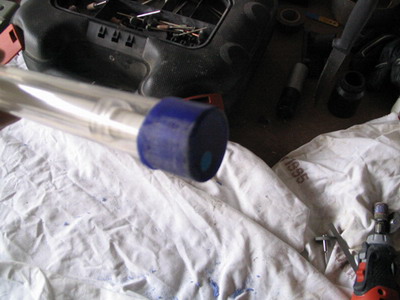

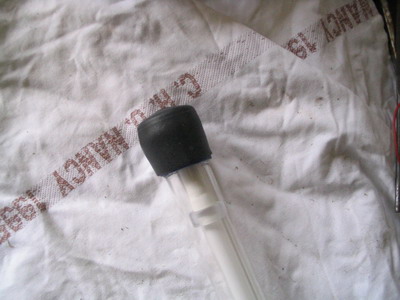

Et comme ce n’est pas joli, nous allons récupérer (sur une vielle table, une chaise..) ou acheter, un pied en caoutchouc que nous allons enfoncer dessus. Comme ceci :

Le pied est terminé… passons maintenant à la décapitation. Le tout sous anesthésie générale.

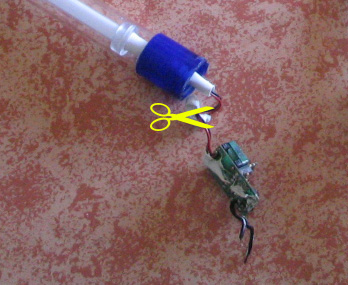

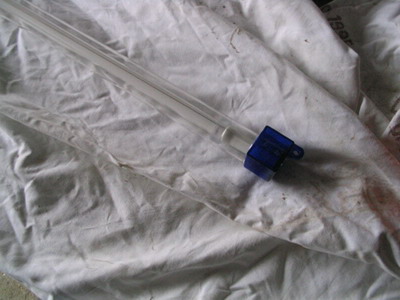

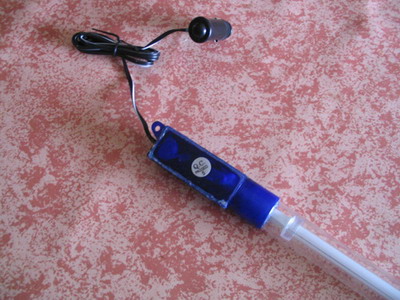

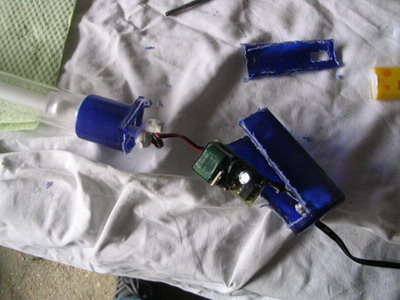

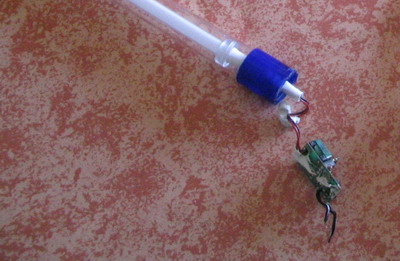

Après avoir découpé cette partie en plasitque, nous vidons la bête de ses entrailles afin d’y découvrir le starter. Je vous conseille d’y aller en douceur, oubliez le marteau et le burin.

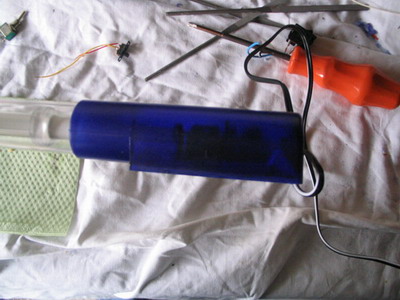

Vous devez obtenir quelque chose comme ça :

Comme pour le pied, ébavurez et arrondissez la partie en plastique bleue afin d’obtenir ceci :

Chirurgie réparatrice

Maintenant, nous allons nous attaquer au pommeau.

C’est lui qui va accueillir le système d’allumage : pile/interrupteur/starter.

Pour cela, rendez vous dans un magasin de jouets, un supermarché…

Là il s’agit d’une boule Pokémon. J’ai du xx euthanasier le Pikatchu qui se trouvait à l’intérieur…

Vous pouvez employer n’importe quelle autre boule de ce genre ou tout autre objet creux qui dispose de suffisamment de volume pour loger le système électrique.

Commencer par couper les fils comme indiqué. Pour ceux qui ne savent pas le fil rouge est le positif et le fil noir est le négatif.

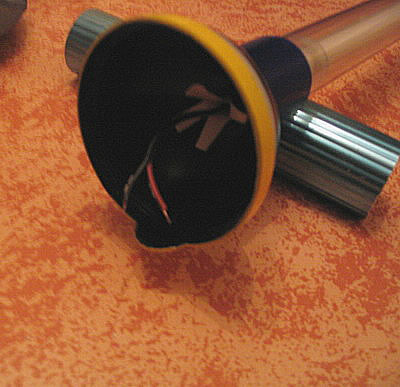

Percez un petit trou au pôle sud de la sphère et passez les fils dedans.

Avec de la super GLUE collez l’hemisphère sur la partie bleue de la canne.

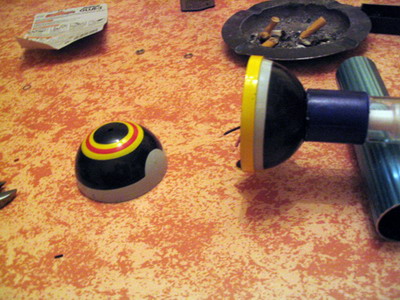

Ce qui doit vous donner ça (ne faites pas attention au cendrier en arrière plan) :

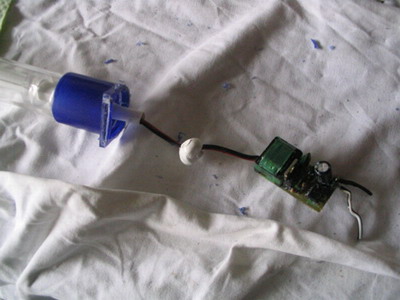

Maintenant il faut ressouder les fils que nous avons coupés (c’est à dire relier le starter à la canne). Utilisez de préférence de la gaine thermorétractable, ça fera un montage plus solide et plus propre. A défaut utilisez du scotch.

Le montage électrique

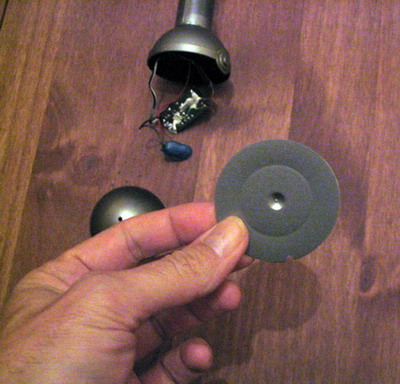

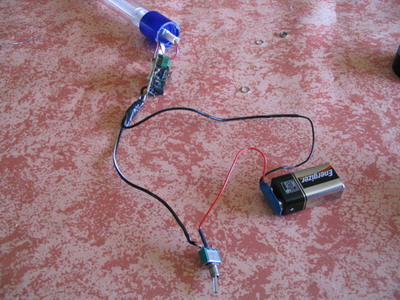

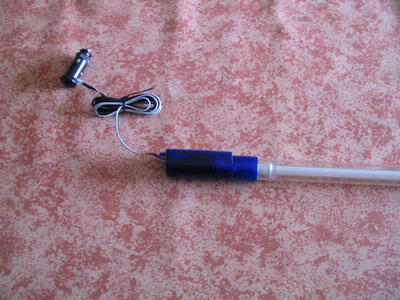

Pour plus de clarté, voici une photo du montage tel qu’il sera au final, sur le cliché qui suit la sphère n’est pas en place, c’est pour que vous puissiez bien voir.

Nous devons installer l’interrupteur (ici c’est un interrupteur provisoire) entre la pile et le starter.

A la sortie du starter, vous avez :

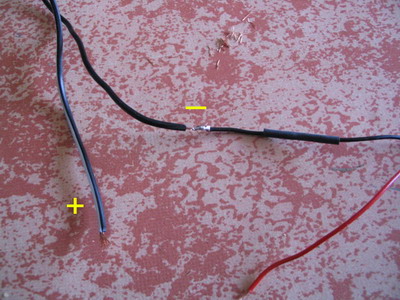

un fil noir = négatif que nous allons souder au fil noir (négatif) de la pile.

Le fil noir avec une bande blanche est le positif. Nous allons le souder à l’interrupteur.

Soudez maintenant le fil rouge de la pile sur l’autre ergot de l’interrupteur.

Premier essai

Maintenant remettez tout le monde dans la partie inférieure de la boule. Refermez la bou-boule. Allumez. Ô joie.

Ceux qui ont survécu à l’électrocution vont pouvoir terminer de lire cet article.

On ne va pas laisser la boule de pikatchu comme ça, ça ne fait pas sérieux.

Hop ! Peinture !

Chirurgie esthétique

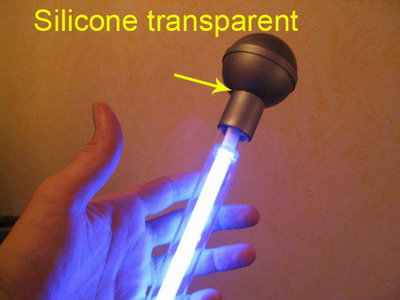

Avant de peindre… entre la sphère et le haut de la canne, nous allons faire un joint avec du silicone transparent. Cela fait plus propre et renforce la solidité.

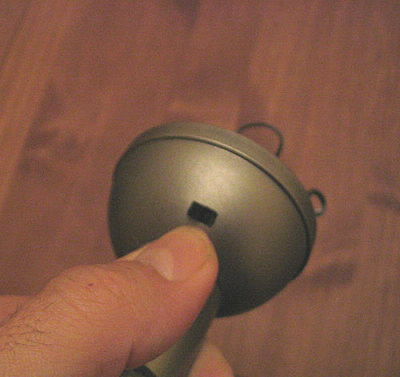

Nous allons aussi percer un petit trou, afin d’avoir accès discrètement à l’interrupteur. Collez le à l’intérieur.

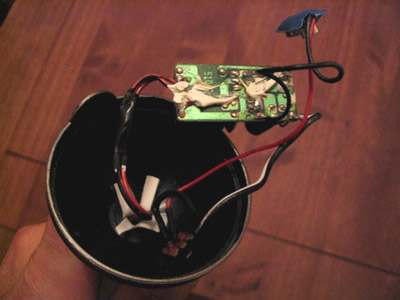

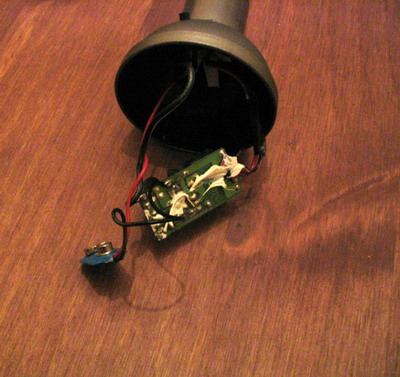

En bas de l’image suivante vous pouvez voir l’interrupteur. Vous avez une vue du système.

Maintenant nous allons cacher ce qui doit l’être. Seule la pile devra être accessible.

Pour cela, prenez un couvercle de bombre de peinture et découpez le dessus au bon diamètre (ou tout autre morceau de plastique…). Faites une encoche pour passer les fils de la pile.

 Placez cette pièce de la manière suivante et collez là :

On ne voit plus le starter. C’est propre.

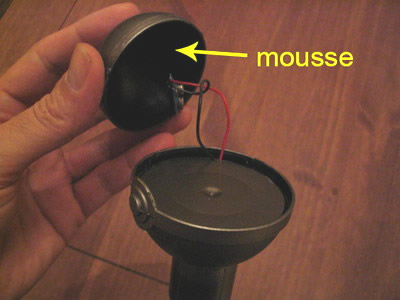

Pour faire tenir la pile mettez un morceau de mousse dans la partie supérieure de la sphère.

La pile ne bougera pas.

 Refermez le tout… Appuyez sur l’interrupteur… vérifiez que tout fonctionne. Extatique non ?

Et maintenant ?

Maintenant vous pouvez utiliser cet accessoire à votre guise, selon vos besoins, vos idées…

Vous pouvez fabriquer un pommeau en fonction de vos goûts et/ou de ce que vous avez sous la main mais aussi de votre créativité. Si vous voulez la faire voler je vous suggère d’utiliser un type de pile différent.

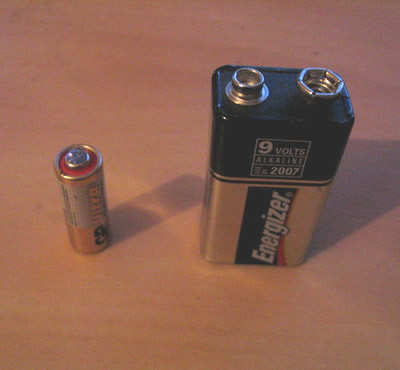

Comme sur la photo ci dessous :

La petite pile fait 12 V. pas de problème votre canne fonctionne en 9v et 12 v.

Au passage vous gagnerez 40 grammes.

Voilà, j’espère avoir été assez clair… amusez-vous bien…
